Les communications optiques en espace libre (FSOC) permettent d'établir des liaisons intersatellites à haut débit au sein des constellations en orbite terrestre basse (LEO). L'établissement de liaisons optiques stables en conditions orbitales dynamiques nécessite un contrôle du faisceau d'une très haute précision.
Un récent projet de développement a nécessité un miroir d'orientation rapide qualifié pour l'espace, destiné à être utilisé dans des terminaux FSO et qui est également adapté à une production à grande échelle. L'objectif était de garantir la stabilité d'une liaison optique fiable tout en respectant des exigences strictes en matière de masse, d'encombrement mécanique, de robustesse environnementale et d'évolutivité.
Dès le départ, les performances dynamiques et la faisabilité à l'échelle d'une constellation ont été considérées comme tout aussi essentielles l'une que l'autre. Comme pour tous les projets de PI, la collaboration a débuté par une phase complète d'analyse afin d'acquérir une compréhension détaillée des besoins spécifiques en matière de taille, de forme et de fonctionnalité.
Maintien des liaisons optiques dans les environnements LEO dynamiques
Dans les constellations LEO, les terminaux optiques doivent maintenir en permanence un alignement précis du faisceau malgré les perturbations induites par la plateforme. En même temps, chaque mission présente des exigences uniques et hautement spécifiques.
En raison de l'extrême étroitesse du faisceau optique, même de légers écarts de pointage peuvent entraîner une dégradation ou une perte de la liaison.
Les éléments suivants sont donc indispensables :
Approche d'ingénierie système
Le développement est basé sur les exigences système spécifiques à l'application (taille, forme et fonctionnalité).
Les solutions sont conçues en étroite collaboration avec le client dès les premières étapes de la définition du système, garantissant ainsi un alignement parfait entre la conception, la validation et l'industrialisation.
Cette approche met l'accent sur des performances fiables dans des conditions d'exploitation réelles, tout en considérant le comportement dynamique et l'évolutivité de la production comme des facteurs de conception tout aussi essentiels.
Principaux facteurs de conception :
- Comportement dynamique de la plateforme
- Contraintes d'intégration au sein du système optique
- Exigences environnementales relatives au lancement et à l'exploitation en orbite
- Capacité à passer à une production à grande échelle (plusieurs centaines d'unités par mois)

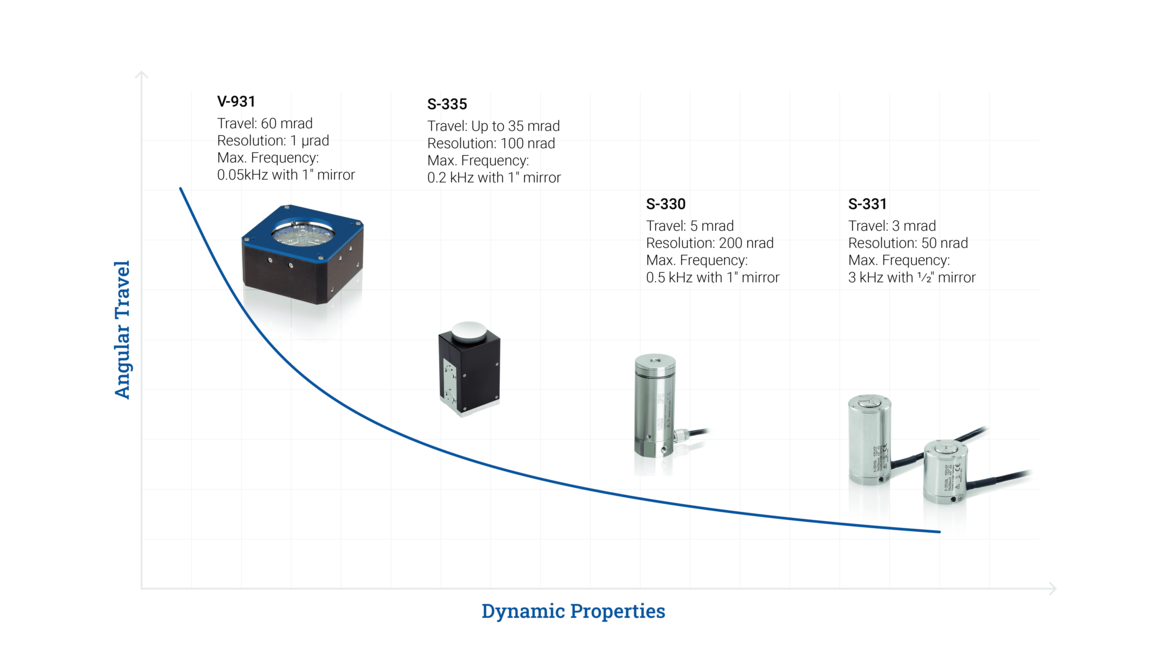

Évaluation du concept : Trouver le juste équilibre entre plage de déplacement, dynamisme et intégration
Plusieurs concepts d'actionnement ont été évalués sans a priori technologique, en se basant sur la course angulaire, la largeur de bande dynamique, la résolution, l'intégration mécanique et la faisabilité à grande échelle.
L'évaluation s'est concentrée sur l'adéquation globale du système dans le contexte des applications optiques plutôt que sur l'optimisation d'un seul paramètre de performance.
Si d'autres concepts offraient des avantages tels qu'une meilleure résolution, leur plage angulaire était limitée par rapport aux exigences définies en matière d'acquisition et de suivi.
La décision finale en matière de conception a consisté à trouver un équilibre entre la plage angulaire utile, les performances dynamiques et les contraintes d'intégration, plutôt que de privilégier uniquement la résolution maximale. Dans les systèmes FSO, la plage angulaire utile définit directement la capacité d'acquisition.

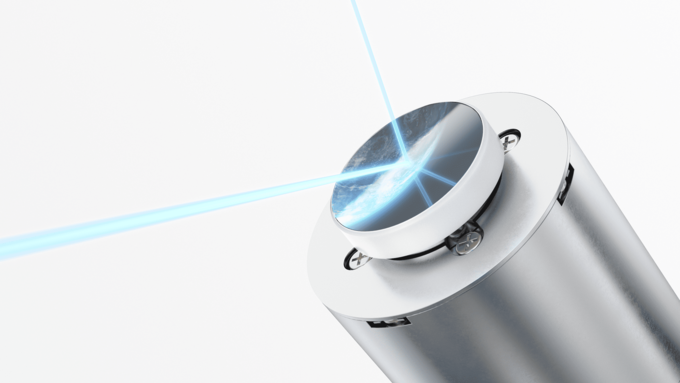

Solution idéale : Miroir d'orientation rapide à bobine mobile
La solution retenue est un miroir d'orientation rapide entraîné par bobine mobile >> V-931 conçu sur mesure et optimisé pour le déploiement spatial et l'évolutivité.
Principales caractéristiques :
- Course angulaire jusqu'à 60 mrad
- Fréquence supérieure à 50 Hz à pleine course
- Design compact pour un poids système d'environ 140 g
- Contrôle en boucle fermée permettant une résolution de l'ordre du µrad
- Conception mécanique réalisée en vue d'un assemblage automatisé
Cette configuration permet une acquisition fiable du faisceau et un suivi stable dans des conditions dynamiques.
Validation dans des conditions spatiales
Les limites de performance ont été validées à l'aide d'une conception basée sur la simulation et d'essais sur prototypes, notamment des évaluations en laboratoire, sur banc de vibration et de durabilité dans des conditions environnementales représentatives. Cette approche a permis de réduire les risques techniques avant la validation définitive de la conception.
Production évolutive pour le déploiement de la constellation
Le système est conçu non seulement pour offrir des performances élevées, mais aussi pour garantir la reproductibilité dans le cadre de déploiements à grande échelle.
Production à l'échelle de la constellation intégrée :
- Assemblage et étalonnage automatisés
- Mesure automatisée des caractéristiques pertinentes
- Contrôle de fin de ligne
- Traçabilité au niveau de l'unité
Capacité de production : plusieurs centaines d'unités par mois
Performances du système en conditions réelles de déploiement
Le système ainsi obtenu permet une communication optique fiable dans des conditions d'exploitation réelles et prend en charge le déploiement au sein de vastes constellations de satellites.
Cela garantit des performances fiables non seulement au niveau des composants, mais aussi à l'échelle de constellations de satellites entièrement déployées.
