Nanopositionneurs XYZ haute vitesse de PI : Précision inégalée avec une linéarité de 99,97 % pour une productivité accrue dans l’industrie et la recherche

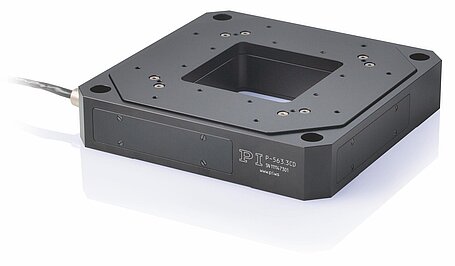

Nanopositionneur piézo XYZ avec des plages de déplacement allant jusqu’à 300 µm et une résolution subnanométrique (photo : PI)

Grâce à leurs performances inégalées, les systèmes PIMars offrent une valeur ajoutée significative pour les applications nécessitant une précision maximale. Avec une linéarité de 99,97 % et une répétabilité de 2 nm, ces systèmes combinent des gammes de déplacement allant jusqu’à 300 µm avec des temps de positionnement par pas successifs inférieurs à 10 ms. Une planéité remarquable (rectitude et planéité de ±30 nm en mouvement Z) permet une précision extrêmement élevée, même dans des configurations complexes.

Efficacité et fiabilité des procédés

Les applications industrielles et les environnements de recherche exigeants requièrent une stabilité à long terme et des procédés fiables, garantissant un temps d’arrêt minimal et des coûts de maintenance réduits. Grâce à leurs actionneurs piézoélectriques avec mesure de position parallèle, les systèmes PIMars offrent une précision de mouvement de l’ordre du nanomètre à des vitesses élevées. La combinaison de la vitesse et de la précision augmente la productivité, même dans le cas d’applications critiques. La technologie de mouvement demeure résistante à l’usure, rigide et robuste, indépendamment des vibrations, des chocs ou des variations de température. Les guides-flexibles sans jeu ont également un rôle clé.

Large gamme d’applications dans la recherche et l’industrie

Les systèmes de nanopositionnement XYZ haute précision de PI peuvent être utilisés dans une multitude de domaines d’application. En microscopie et en sciences de la vie, ils offrent une précision ultra-élevée en microscopie à super-résolution et confocale, en AFM, ainsi qu’en imagerie de cellules vivantes. En photonique et dans le domaine de l’optique, ils relèvent des défis tels que l’alignement de fibres et d’éléments optiques, l’interférométrie et le réglage optique de précision. De plus, l’ouverture garantit une flexibilité supplémentaire tout en facilitant les tâches d’alignement du faisceau ainsi que de nombreuses autres applications photoniques et microscopiques. Dans les secteurs des semi-conducteurs et de la métrologie, les systèmes de nanopositionnement XYZ sont utilisés pour l’inspection de wafers, la lithographie, l’alignement des masques ou encore la détection des défauts. Les systèmes PI apportent également une contribution significative à la nanotechnologie, par exemple dans la manipulation et l’assemblage précis de nanostructures.

Pour plus d’informations, rendez-vous sur : Platine de nanopositionnement PIMars P-561 • P-562 • P-563

À propos de Physik Instrumente (PI)

Avec son siège situé à Karlsruhe, en Allemagne, PI est le leader mondial des technologies du positionnement de haute précision, et des applications piézoélectriques, sur les marchés de l’automatisation industrielle, de la photonique, des semi-conducteurs, de la microscopie et des sciences de la vie. Les plus de 1 900 spécialistes PI qui travaillent en étroite collaboration avec leurs clients du monde entier repoussent sans cesse les limites de ce qui est techniquement réalisable depuis plus de cinquante ans, et ce, grâce à diverses technologies d’entraînement, à la technologie de capteurs développée en interne, à ses systèmes électroniques et à ses technologies de commande. Le portefeuille de PI s’étend des composants aux sous-systèmes, en passant par des solutions complètes élaborées sur mesure. Les plus de 560 brevets accordés, ou en cours d’octroi, soulignent la volonté de l’entreprise d’occuper une place de leader sur les marchés du positionnement de précision et de la technologie piézoélectrique. PI opère à l’échelle mondiale, avec ses neuf sites de production situés en Europe, en Amérique du Nord et en Asie, mais aussi ses seize filiales dédiées à la vente et au service.
